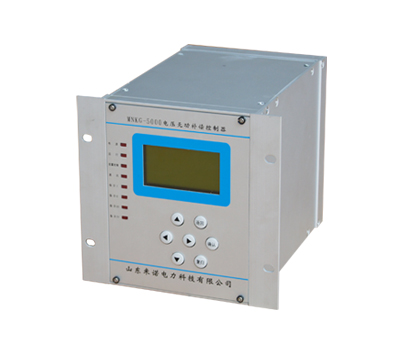

一、概述
電壓無功綜合控制，其含義就是在電壓處于允許的范圍內時，以控制無功為主，保證功率因數在設定的范圍內，而當電壓超出范圍時則不再以保證功率因數為主而改為以電壓為主來調節磁控電抗器輸出的無功功率。
電壓無功補償控制器適用于6kV、10kV、27.5kV、35kV的電網中，對并聯磁控電抗器進行電壓無功綜合控制，以滿足電網無功功率供需平衡，改善供電電壓質量，減少電能損耗。
控制器通過控制可控硅的導通角，調節加在磁控電抗器上的直流勵磁的大小，從而電抗器磁路的飽和程度就得以控制，達到控制電抗器輸出容量的目的。對應的電抗器的容量在0~100%連續可調�？梢院碗娙萜髀�(lián)合提供正負可調的無功功率，其調整的范圍由配裝的并聯電抗器和并聯電容器的容量決定。
因為可以控制輸出感性無功功率連續可調，并具有很快的響應時間、很高的精度控制功率因數和系統電壓，功率因數可以控制達到0.999，僅此網損就可以降低20%左右。
一、特點
1）采用32位MCU作為主CPU，配置大容量的RAM和Flash Memory；數據運算、邏輯處理和信息存儲能力強，可靠性高，運行速度快。
2）采用14位A/D作為數據采集，測量精度高。
3）采用圖形液晶，全中文顯示菜單式人機交互；可實時顯示各種運行狀態及數據，信息詳細直觀，操作、調試方便。
4）可靈活設置系統及磁控電抗器參數。
5）可對系統的有功功率、無功功率、電壓有效值、電流有效值、功率因數等進行全面的監控與測量。
6）過壓保護、欠壓保護、電抗器過溫保護、電抗器過流保護、電抗器輕重瓦斯保護、三相不平衡保護等多種保護功能。
7）大容量的信息記錄：可保存不小于100個最近發生的歷史報告，掉電保持，便于事故分析。
8）可選101規約和MODBUS規約，設有RS-485 通信接口；組網經濟、方便，可直接與微機監控或保護管理機聯網通訊。
二、控制器測量精度
1）各模擬量的測量誤差不超過額定值的± 0.2%。
2）功率測量誤差不超過額定值的± 0.5%。
3）開關量輸入電壓(DC 24V)，分辨率不大于2ms。
三、控制器額定數據
1）電源電壓： AC 220V
2）額定交流數據：相電壓： 100/V
交流電流：5A
額定頻率：50Hz
3）熱穩定性：交流電壓回路：長期運行 1.2Un
4）交流電流回路：長期運行 2In
5）Is 40In
注釋?zhuān)篒s：物體由原子組成，每個原子的核外電子繞原子核高速旋轉，電子旋轉就形成了“電流環”，這個電流就是Is。也是產生分子磁矩的原因。介質在磁場中，Is（電流環）有序整齊的排列，并且分子電流的環流方向都一致（分子磁矩方向一致），在介質內部相鄰的Is抵消掉了，只有表面的is沒有相鄰的，抵消不掉。這樣宏觀上，介質表面就有一層電流，這個就是磁化電流Is。
四、控制器抗干擾性能
1）脈沖群干擾：能承受GB/T14598.13-1998 規定的頻率為1MHz及100kHz衰減振蕩波(第一半波電壓幅值共模為2.5kV，差模為1kV)脈沖群干擾試驗。
2）快速瞬變干擾：能承受GB/T14598.10-1997 第四章規定的嚴酷等級為Ⅳ級的快速瞬變干擾試驗。
3）輻射電磁場干擾：能承受GB/T14598.9-1995第四章規定的嚴酷等級為Ⅲ級的輻射電磁場干擾試驗。
4）靜電放電：能承受GB/T14598.14-1998 中4.1規定的嚴酷等級為Ⅲ級的靜電放電試驗。
5）控制器測量精度
a各模擬量的測量誤差不超過額定值的±0.2%。
b功率測量誤差不超過額定值的±0.5%。
c開關量輸入電壓(DC 24V)，分辨率不大于2ms。
五、控制器參數整定定值
1）運行控制字：①電壓無功控制 ② 電壓控制 ③ 功率因數控制 ④ 無功功率控制
2）運行電壓上限：1kV~500kV
3）運行電壓下限：1kV~500kV
4）COS設定值：0~1.000
5）無功設定值：0~10000kvar
6）電壓變比：0~1000
7）電流變比：0~1000
8）電抗器額定電流：0~1000A
9）電抗器額定電壓：1kV~500kV
10）過壓定值：1kV~500kV
11）過壓恢復定值：1kV~500kV
12）過流定值：1kV~500A
13）過壓延時：0~60s
14）過流延時：0~60s
15）輕瓦斯延時：0~60s
16）重瓦斯延時：0~60s
17）溫度延時：0~60s
18）裝置MODBUS通信地址：0~247
19）通信速率：①600bps ②200bps ③2400bps ④4800bps ⑤9600bps ⑥19200bps
20）通信規約：①101規約（設備調試） ②MODBUS規約
六、控制器告警信息
1）過壓告警：
2）過流告警：
3）輕瓦斯告警：壓力達到25kpa告警
4）重瓦斯跳閘：壓力達到35kpa跳閘
5）溫度告警：鉑電阻達到85°C報警
鉑電阻達到105°C跳閘
6）三相不平衡保護：磁控電抗器三相最大與最小電流比大于1.3，電抗器最小電流大于0.3倍的額定電流時間超過5秒動作。
|
