1. 產品用途

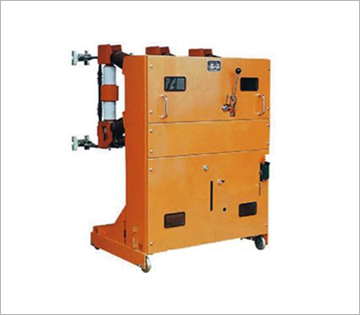

ZN23—40.5/1600—25型戶內高壓真空斷路器是三項交流50HZ的戶內配電裝置，配有CT10A型彈簧操動機構或CD10Ⅲ型電磁操動機構。
2. 適用范圍
適用于交流配電系統的保護和控制，以及電弧爐變壓器等頻繁操作場所，不適用于易燃易爆等危險場所。
3. 環境條件
⑴ 環境溫度
上限 +40℃
下限 一般地區-10℃，高寒地區-25℃。
⑵相對濕度：日平均不大于95%，月平均不大于90%；飽和正氣亞日平均不大于2.2╳10-3Mpa，月平均不大于1.8╳10-3Mpa。
⑶海拔高度不超過1000m；
⑷無腐蝕性氣體；
⑸無經常性劇烈振動。
4. 主要規格和技術參數
⑴額定電壓：40.5kv；
⑵額定絕緣水平：1min工頻耐壓95kv，雷電沖擊耐壓（峰值）185kv；
⑶額定電流：1600A；
⑷額定短路開斷電流：25KA;
⑸額定短路開斷電流開斷次數：8次；
⑹額定短路關合電流（峰值）：63KA；
⑺額定短時耐受電流（4s）:25KA；
⑻額定峰值耐受電流：63KA;
⑼額定操作順序：分—0.3s—合分180s—合分；
⑽合閘時間：不大于75ms（彈簧機構）不大于200ms（電磁機構）；
⑾分閘時間：不大于60ms；
⑿額定開斷、關合電容器組電流：400A；
⒀異相接地短路開斷電流：21.7KA;
⒁機械壽命：6000次；
⒂動、靜觸頭允許磨損累計厚度：各2mm；
⒃操動機構參數；
表一 彈簧操動機構
|
項目 |
單位 |
數據 |
|
儲能電動機額定功率 |
W |
600 |
|
儲能電動機額定電壓 |
V |
~(110)、220、380—110、220 |
|
儲能時間 |
S |
15 |
|
合閘電磁鐵額定電壓由獨立電源供電的分閘電磁鐵額定電壓 |
V |
~(110)、220、380—110、220 |
|
過電流脫扣器額定電流 |
A |
5 |
|
輔助開關額定電流 |
A |
10 |
|
行程開關允許通過的持續電流 |
A |
2 |
注：括號內的額定電壓僅按用戶需要提供。
|
項目 |
單位 |
數據 |
|
220v合閘線圈電流 |
A |
147 |
|
220v合閘線圈電阻 |
Ω |
1.5±0.12 |
|
110v合閘線圈電流 |
A |
294 |
|
110v合閘線圈電阻 |
Ω |
0.38±0.03 |
|
220v分閘線圈電流 |
A |
2.5 |
|
220v分閘線圈電阻 |
Ω |
88±4.4 |
|
110v分閘線圈電流 |
A |
5 |
|
110v分閘線圈電阻 |
Ω |
22±1.1 |
⒅外形尺寸：高1805mm 深1410mm 寬1212mm
⒆總重量 500kg
5. 機械調整參數
⑴觸頭開距：220+3mm;
⑵觸頭接觸壓力：2900±300N;
⑶平均分閘速度：2.0±0.3m/s;
⑷平均合閘速度：0.75±0.2m/s;
⑸觸頭合閘彈跳時間：不大于3ms;
⑹三相分合閘不同期型：不大于2ms;
⑺油緩沖器緩沖行程：150-2
|
